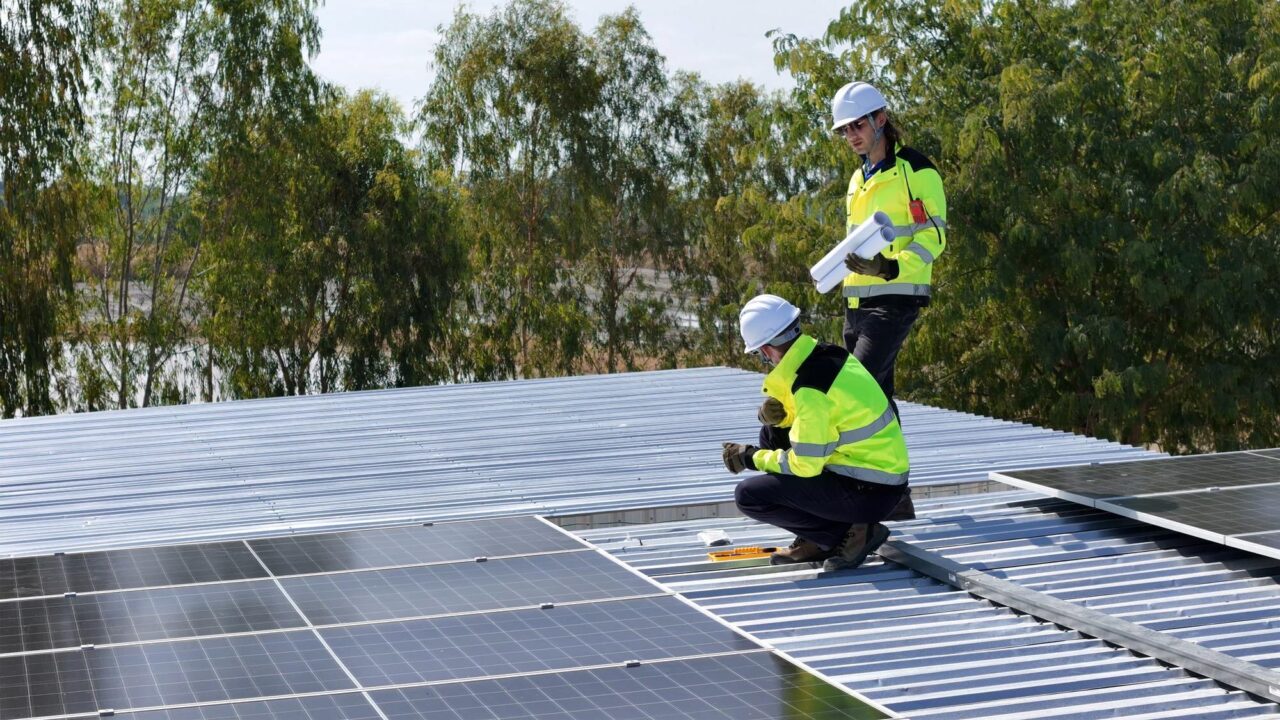

Te tentează ideea de a pune panouri fotovoltaice pe țiglă metalică, dar te sperie găurile în acoperiș și riscul de infiltrații? E o teamă foarte normală, mai ales când ai băgat deja bani serioși în acoperiș. Vestea bună e că un montaj corect de panouri fotovoltaice pe țiglă metalică nu îți strică tabla și nici casa, dacă e făcut ca la carte.
Cum arată, de fapt, un montaj corect pe acoperiș cu tablă
Primul lucru de înțeles: panourile fotovoltaice pe țiglă metalică nu se sprijină pe tablă, ci pe structura acoperișului. Adică pe căpriori, nu pe învelitoare.
În practică, montajul corect înseamnă:
- prinderi mecanice fixate în lemnul sau metalul structurii, nu doar în tablă
- șuruburi cu garnituri speciale, care etanșează perfect găurile
- șine de aluminiu dimensionate pentru greutate și vânt
- poziționare a panourilor astfel încât să nu blocheze scurgerile de apă și zăpadă
- instalație electrică executată de electrician autorizat, cu împământare și protecții
Adică nu e vorba doar de „prins niște panouri pe acoperiș”, ci de un montaj corect, proiectat pentru 20-25 de ani, fără surprize neplăcute.
Ce verifici la acoperiș înainte de montaj
Înainte să suni o firmă sau să te apuci de oferte, merită să te uiți realist la acoperișul tău. Asta te ajută să pui întrebări mai bune și să nu te ia nimeni prin surprindere la montaj.
Contează în special:
- Tipul de țiglă metalică – tablă cutată, tablă tip țiglă, tablă fălțuită etc. Fiecare are alt tip de prinderi.
- Grosimea tablei – pe tabla foarte subțire (foarte ieftină) șuruburile pot lucra mai mult în timp.
- Structura de sub tablă – căpriori din lemn, distanța dintre ei, eventual o astereală continuă.
- Înclinația și orientarea – ideal sud, dar se lucrează bine și pe sud-est/sud-vest; panta contează pentru cum curge apa și zăpada.
- Umbre – coșuri, antene, copaci, clădirea vecinilor.
Dacă acoperișul are deja probleme (tabla umflată, șuruburi ieșite, rugină), e mult mai sănătos să rezolvi asta înainte de orice discuție de montaj panouri fotovoltaice.
Tipuri de prinderi pentru panouri fotovoltaice pe țiglă metalică
În funcție de tipul de tablă, echipa de montaj alege alt sistem de prindere. Aici se face diferența între o lucrare „de ținut în poză” și una care rezistă la furtuni.
Tabla tip țiglă (profilată)
La acoperișurile clasice cu „țiglă metalică” profilată, montajul se face de regulă cu:
- console de prindere care se fixează prin tablă direct în căpriori cu șuruburi speciale
- garnituri din cauciuc (EPDM) care etanșează perfect perforația
- șine de aluminiu care se prind de aceste console
Tabla este doar străpunsă, nu și „ținută” mecanic de șuruburi. Rezistența vine din prinderea în căpriori. Dacă vezi că cineva îți propune să fixeze direct șinele „în tablă” pentru că „ține, e groasă”, e un semn clar că nu e omul potrivit pentru lucrarea asta.
Tablă fălțuită
La acoperișurile din tablă fălțuită (fără șuruburi vizibile, cu falț vertical), există cleme speciale care „prind” falțul fără să îl găurească. E o variantă elegantă și sigură, care păstrează tabla intactă.
Practic:
- se prind clemele de falț cu șuruburi laterale
- pe cleme se fixează șinele de aluminiu
- pe șine se montează panourile
Aici montajul corect înseamnă să nu strângi clemele atât de tare încât să deformezi falțul, dar nici prea slab, ca să nu alunece la vânt puternic.
Tabla cutată (hall-uri, anexe)
La tabla cutată simplă, de obicei se folosesc șuruburi lungi care trec prin vârfurile cutei și intră în căprior sau în rigle metalice. Din nou, cheia e să nu te bazezi doar pe tablă ca structură portantă.
Etapele montajului, pas cu pas
Indiferent de tipul de țiglă metalică, schema generală de montaj pentru un sistem fotovoltaic pe acoperiș arată cam așa:
- Măsurători și trasare
Se măsoară efectiv acoperișul, se verifică distanța dintre căpriori, se stabilește exact zona unde intră panourile. Se trasează liniile pentru șine și se marchează punctele unde vor fi șuruburile în căpriori. - Fixarea consolelor de prindere
Se dau găurile prin tablă exact unde trec căpriorii, apoi se montează șuruburile cu garnituri. Consolele se aliniază pe rânduri, pentru ca șinele să fie perfect drepte. Aici se joacă mult cu nivelul, distanțele și paralelismul. - Montarea șinelor de aluminiu
Șinele se prind de console, se îmbină între ele, se verifică încă o dată planeitatea. La un montaj îngrijit, panourile vor sta ca într-un dreptunghi bine desenat, nu „în valuri”. - Fixarea panourilor fotovoltaice
Panourile se așază pe șine și se prind cu cleme de capăt și cleme intermediare. Se respectă distanțele dintre panouri și marginea acoperișului (pentru vânt și pentru scurgerea apei). - Cablarea și protecțiile
Se trag cablurile DC între panouri, se coboară spre invertor, se montează siguranțe, întrerupătoare de secționare, cutii de joncțiune. Pe partea AC se leagă invertorul la tabloul electric al casei, cu protecții diferențiale și supratensiune. - Împământarea și verificările finale
Se leagă la pământ rama panourilor, șinele și construcția metalică, conform proiectului electric. Se fac măsurători, se pornește invertorul, se verifică lipsa erorilor și se testează producția în diverse condiții de soare.
Pe hârtie pare simplu. În realitate, fiecare acoperiș vine cu particularitățile lui: coșuri, dolii, pazi, zone cu zăpadă mai multă, acces dificil. De aceea nu prea există montaj „copy-paste” de la o casă la alta.
Greșeli frecvente când montezi panouri pe țiglă metalică
Când mai treci prin cartiere în care „se poartă” panourile, o să vezi și montaj corect, și lucrări care arată, sincer, a improvizație. Câteva greșeli apar mereu:
- Prindere doar în tablă – șuruburi scurte, care nu intră în căprior. La prima furtună serioasă, tabla se poate rupe în jurul șuruburilor.
- Șuruburi fără garnituri – lasă apă să intre în timp. Poate nu curge azi, dar în 3-4 ani vei vedea pete pe tavan.
- Distanțe aiurea între șine – panourile lucrează, vibrează, se pot tensiona și fisura sticla în timp.
- Cabluri lăsate „la vedere” – frecate de tablă, fără protecție UV, legate cu coliere de plastic la întâmplare.
- Lipsa împământării – la un trăsnet sau la o supratensiune e bine să nu experimentezi pe propria instalație ce înseamnă asta.
Toate sunt probleme care nu se văd într-un video de montaj pe YouTube, dar se simt când vin grindina, vântul puternic sau prima infiltrație de apă.
De ce merită să lucrezi cu o firmă autorizată
Tehnic, da, poți să cauți pe internet șuruburi, prinderi și scheme. Practic, în România, orice lucrare care implică legarea unui sistem fotovoltaic la rețeaua casei trebuie făcută de un electrician autorizat ANRE, altfel nu îți va fi acceptat dosarul de prosumator.
Un instalator serios îți aduce câteva avantaje clare:
- alege sistemul de prindere potrivit fix pentru tipul tău de țiglă metalică
- îți dimensionează structura și instalația pentru regiunea de vânt și zăpadă în care e casa
- îți oferă garanție atât pe montaj, cât și pe echipamente
- știe să treacă instalația prin verificările de la distribuitorul de energie
- îți explică cum se face mentenanța minimă (curățare, verificări vizuale)
Da, costă mai mult decât varianta „mă descurc eu cu un prieten care se pricepe”, dar diferența se vede la prima furtună serioasă sau când ai nevoie de service pe garanție.
Întrebări frecvente
Se pot monta panouri fotovoltaice pe orice țiglă metalică?
În general, da, se pot monta panouri fotovoltaice pe majoritatea tipurilor de țiglă metalică, dar sistemul de prindere diferă. Pe tablă fălțuită se folosesc cleme speciale fără găurire, pe țiglă metalică profilată se intră cu șuruburi în căpriori, prin tablă. Un proiectant sau un instalator fotovoltaic îți poate confirma varianta potrivită pentru acoperișul tău.
E obligatoriu să găuresc tabla când montez panouri?
Nu întotdeauna. La tabla fălțuită există sisteme fără găurire, cu cleme de falț. La țigla metalică profilată, de regulă se fac găuri controlate, etanșate cu garnituri, direct în zona unde este căpriorul. Important e ca perforațiile să fie puține, bine poziționate și corect etanșate, ca să nu apară infiltrații de apă.
Cât cântăresc panourile și afectează structura acoperișului?
Un panou fotovoltaic clasic are cam 18-25 kg, iar cu tot cu șine și prinderi ajungi, de obicei, la circa 12-15 kg/m². Majoritatea acoperișurilor de locuințe construite corect suportă această încărcare fără probleme. Pentru case vechi sau structuri îndoielnice, merită o discuție cu un inginer structurist înainte de montaj.
Pot să îmi montez singur panourile fotovoltaice pe acoperiș?
Teoretic, poți să montezi mecanic structura dacă ai experiență în lucrări la înălțime și știi ce faci. Dar partea electrică trebuie obligatoriu făcută și avizată de un electrician autorizat. În plus, multe garanții de la producători și procedurile pentru prosumatori cer montaj realizat de firmă autorizată, așa că e bine să verifici asta înainte.
Notă: Informațiile din acest articol au caracter general și nu înlocuiesc analiza la fața locului sau un proiect tehnic. Pentru dimensionarea și montajul unui sistem fotovoltaic, inclusiv pe țiglă metalică, cere întotdeauna opinia unui electrician sau instalator fotovoltaic autorizat, care poate ține cont de structura acoperișului și de normele în vigoare.
La final, montajul de panouri fotovoltaice pe țiglă metalică nu este un „rău necesar” care îți strică acoperișul, ci o lucrare care poate fi făcută curat, discret și sigur. Contează pe cine lași să urce pe casă și ce tip de prinderi folosește, pentru că de asta depinde dacă te vei bucura liniștit de factura mai mică la curent sau vei sta cu ochii după primele pete de apă pe tavan.
